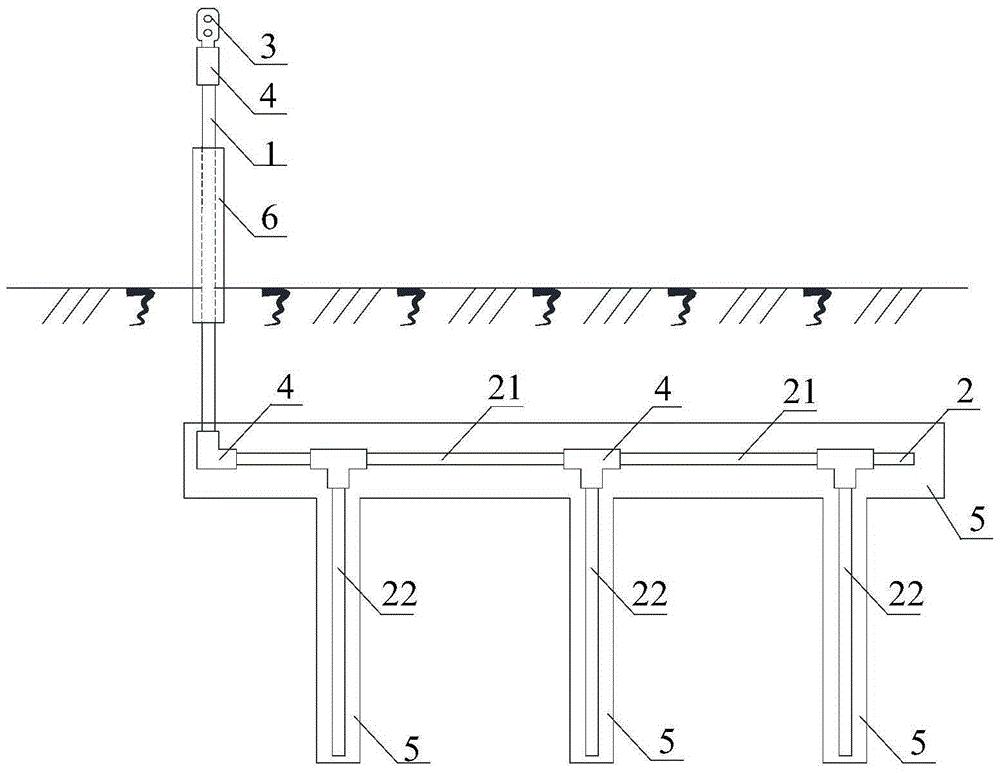

铠装石墨接地引下线与石墨基柔性接地体连接示意图

发布时间：2019-08-26

石墨基柔性接地体与金属材料连接时，石墨基柔性接地体宜采用金属接线端子进行过渡连接。地下连接应采用电弧焊和放热焊接方式，连接处应进行防腐处理，连接接头应符合DL/T 1342 的规定。地上连接可采用恒泰石墨复合自锁式链接件连接。
 石墨基柔性接地装置的回填
1 回填土内不应夹有石块、塑料和建筑垃圾,且在回填时应将土壤分层夯实，上部应设100mm～300mm高度的防沉层。干燥土壤宜洒水压实。
2 山区石质地段或电阻率较高的土质区段的接地沟槽中敷设石墨基柔性接地体，应先回填不小于100mm厚的素土垫层，敷设后再用不含石块、建筑垃圾及塑料等杂物的土壤分层夯实回填。
3 为防止雨水冲刷造成接地体外露，在水土流失严重地区可在回填后地表进行固化保护。
石墨基柔性接地体安装施工要求：
1、按图纸设计要求进行。
2、在厂方的技术指导下安装施工。
3、接地体沟底要平，用细湿土埋，分层夯实。
4、在高电阻土壤中，如达不到电阻要求时，要采取降阻措施，直至达标。
5、连接处要牢固，焊接尺寸是接地体直径的10倍。
6、禁止利用利器刮伤石墨导电层。
7、穿越路基时要用钢管套护。
8、焊接处要采用导电沥青胶防腐蚀措施，并用石墨线或石墨线带、缆与两边的石墨层连接牢固。
