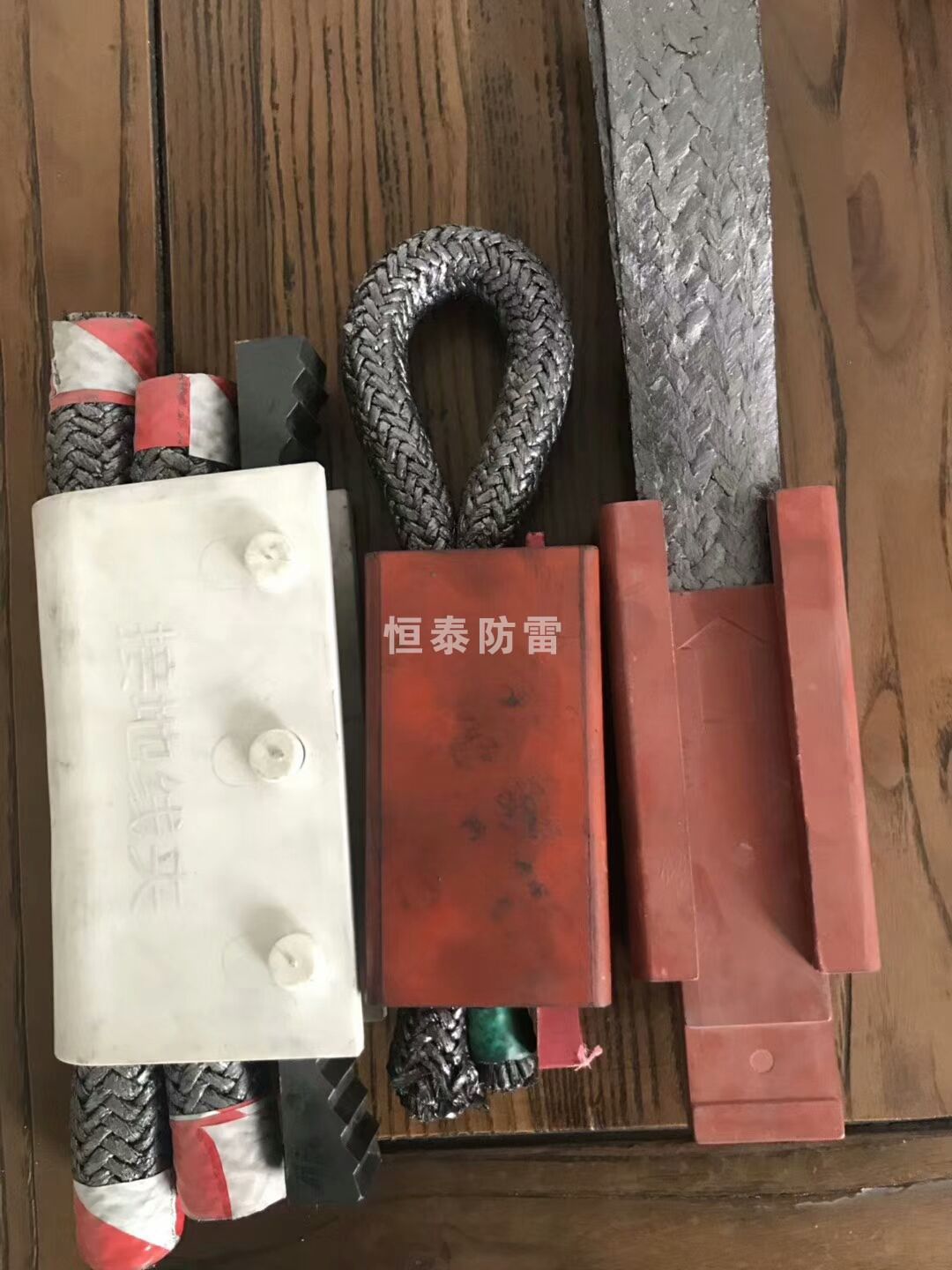

石墨柔性接地体连接件
石墨柔性接地体连接件
  • 产品名称:

    石墨柔性接地体连接件

  • 产品描述:
    石墨柔性接地体连接件、新型属于柔性石墨接地技术领域,尤其涉及一种非金属夹具的安装工具,柔性石墨具有良好的导 电性与冲击电流耐受性,在大电流冲击下结构稳定,且具有耐腐蚀性可靠、使用寿命长、对 土壤无污染等优点,是接地极的理想材料,柔性石墨接地带已经得到广泛的使用。..
  • 相关产品:

在线订购

产品详情

石墨接地体非金属连接件的优点:
1)、不改变夹具与带电部位的接触结构,符合接地线夹具与导电部位之间 的接触电阻,及接地电流的要求。
2)、使用方便。仅需将夹具对准需要装设的导电部位,向上 顶起就能实现夹持功能。再次向上顶起就可以取下。
3)、改变平口螺旋型接地线夹具的装设 方法。由于该配件提供了可靠的夹持力度,一改以前边旋转还要边压紧的装设方法。现在只 需轻松一顶就可以轻松的将夹具安装在导电部位。
4)、坚固耐用。该配件主要结构位于套筒 内,受外界的影响小且结构简单,维护简便,管理简单。
5)、增强安全性。由于夹具使用弹簧 提供持续的加紧力,改变原有靠螺旋力加紧,有松脱、脱落等的风险。
石墨柔性接地体连接件、新型属于柔性石墨接地技术领域,尤其涉及一种非金属夹具的安装工具。
接地网是输电线路的重要保护装置,其由接地引下线和接地网主体组成。当发生 雷雨天气时,雷击电流先流经杆塔,再经过与杆塔相连的接地引下线接地。因此,接地引下 线提供了雷电流泄流通道,避免了因雷击而发生的线路跳闸事故,而降低输电线路接地电 阻是防止发生雷击跳闸事件和保护输电线路安全运行的重点工作。柔性石墨具有良好的导 电性与冲击电流耐受性,在大电流冲击下结构稳定,且具有耐腐蚀性可靠、使用寿命长、对 土壤无污染等优点,是接地极的理想材料,柔性石墨接地带已经得到广泛的使用。
在柔性石墨带的实际安装过程中,往往需要将多段柔性石墨带连接起来使用,接 地是防雷的基础,防雷接地装置的接地是否良好,直接关系到防雷系统的防雷效果,接地体 之间的接触尤为重要,是保证基站通信网络畅通、人员和设备安全的重要环节,通常情况下 柔性石墨接地带采用专利为CN2017202712739的一种非金属夹具所描述的非金属夹具连 接,安装时需将楔子用锤子将楔子楔入夹具外壳内,在敲击的过程中,一不小心铁锤易砸中 柔性石墨接地带,破坏了接地体的结构组织,影响了接地体的抗拉性能,有时在安装的过程 中铁锤还会砸中工人的手,致使工人受伤,影响了施工进度。
石墨柔性接地体连接件是新型提供一种非金属夹具的安装工具,通过台钳原 理,由螺纹杆挤压的方式来推动楔子楔进非金属夹具的外壳内,从而连接柔性石墨接地带, 而避免人工敲砸误伤柔性石墨接地体的现象,结构简单合理。
为了实现上述目的,该实用新型提供一种非金属夹具的安装工具,所述的非金属 夹具包括外壳和与之相匹配的楔子,该非金属夹具的安装工具包括底板、推板和挡板,所述 底板为矩形结构并沿其长度方向依次开设与外壳尺寸相一致的槽口Ⅰ、与楔子尺寸相一致 的槽口Ⅱ和与挡板尺寸相一致的槽口Ⅲ,槽口Ⅰ与槽口Ⅲ的宽度相等且大于槽口Ⅱ的宽度, 底板在槽口Ⅰ的底面开设通孔,底板在槽口Ⅱ的底面设置卡条,底板在槽口Ⅱ的侧面开设卡 槽,所述推板安装于槽口Ⅱ内,推板的底面开设与卡条相匹配的卡口,推板的侧面设置与卡 槽相匹配的卡扣,推板朝向槽口Ⅲ的一面中间开设长度小于推板厚度的螺纹孔,所述挡板 安装于槽口Ⅲ内,挡板中间开设贯穿挡板厚度的螺纹孔,螺纹孔用以从挡板的一端穿设螺 杆顶着推板在槽口Ⅱ内运动。
作为本实用新型一种非金属夹具的安装工具的进一步改进:所述底板在槽口Ⅰ的 底面开设两个圆形通孔。
作为本实用新型一种非金属夹具的安装工具的进一步改进:所述底板的材质为铝 合金。
作为本实用新型一种非金属夹具的安装工具的进一步改进:所述推板和挡板的材 质均为铜。
石墨柔性接地体连接件的效果
1、该实用新型一种非金属夹具的安装工具,包括底板、推板和挡板,通过在挡板的 一端旋拧螺杆顶着推板来推动放置在槽口Ⅱ内的楔子向前运动,从而使楔子楔进非金属夹 具的外壳内,将柔性石墨接地带连接起来,省力的同时可以避免通过人工敲砸误伤柔性石 墨接地体的现象,或者砸伤手指的现象,提升施工效率;
2、该实用新型一种非金属夹具的安装工具,在对非金属夹具安装完毕后,将非金 属夹具从底板上摘除,再反向旋拧螺杆使螺杆与推板脱离,直至螺杆的端头旋拧到挡板的 螺纹孔内,然后用手将推板沿卡槽滑到槽口Ⅱ与槽口Ⅲ的临界处,继续对其它非金属夹进 行安装,循环使用;
3、该实用新型一种非金属夹具的安装工具,底板在槽口Ⅰ的底面开设通孔,一方面 是为了节省原料,另一方面是由于在对非金属夹具进行安装时,楔子朝下外壳朝上放置在 底板上,在螺杆旋拧来顶着推板来推动楔子在槽口Ⅱ内向前运动的过程中,可以通过通孔 来随时观察楔子的位置,来判断非金属夹具是否夹紧了柔性石墨接地带。
4、该实用新型一种非金属夹具的安装工具,底板的材质为铝合金,而支撑力较大 的推板和挡板采用铜,增长使用年限。
