防雷接地模块的产品施工方法解析

发布时间：2019-04-20

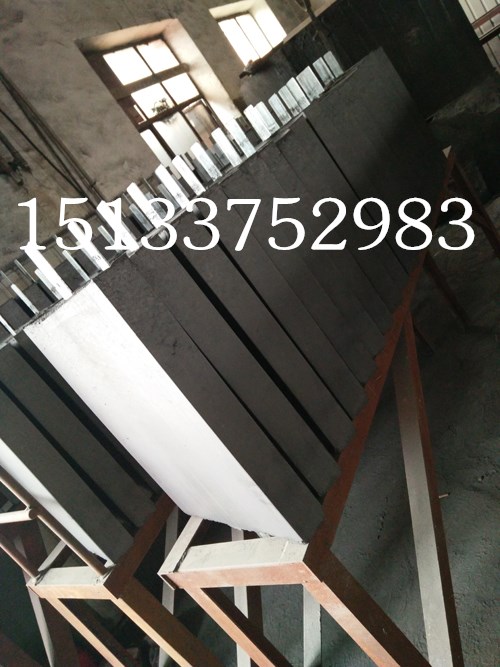

防雷石墨接地模块以导电非金属材料为主的接地体，它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。适用于各种类型的土壤环境，在高土壤电阻率地区应用更具有显著的优越性。接地模块的主体材料与土壤的物理结构相似，能与土壤结合为一体。接地模块埋入大地后，其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触,扩大散流面积，降低与土壤间的接触电阻；另一方面它向周围土壤孔隙中流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。接地模块自身有很强的吸湿保湿能力，能使它周围的土壤保持湿润，保证接地模块有效发挥导电作用；同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地电阻。
防雷接地模块施工方法
1、接地模块根据现场情况可采用垂直埋置和水平埋置两种，埋设深度一般为0.6m—0.8m以下(埋设深度根据跨步电压、冻土层深度而定)；
2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm—3m，根据现场地质条件而定)；
3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接，焊接长度为其连线宽度的3倍；
4、当接地模块内置电极芯为热镀锌钢材时，其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂；
5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触，待其充分吸湿后测量接地电阻。
