石墨接地体引上线安装施工图

发布时间：2020-01-11

杆塔专用石墨接地体引上线安装施工方案：

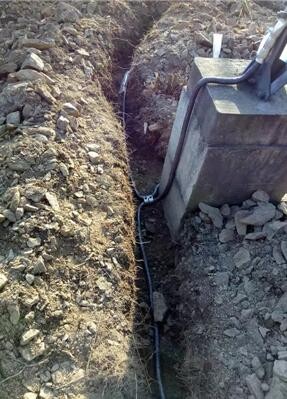

1、采取先地下后地上的施工顺序选择在土质好的地方挖沟铺设辐射线；辐射线以圆形为主，挖沟时应挖0.3到0.5宽，0.8到1米深。接地体沟底要求平整、无碎石、杂物；然后在沟底部铺50毫米到100毫米的细土层。
3、把石墨防雷接地体铺放在沟里，然后用专用绑扎线把接头绑扎牢固，禁止利用利器刮伤石墨导电层，使用过程中禁止大角度弯折接地体。遇到特殊情况需要焊接时，焊接尺寸应是接地体直径的10倍，并用石墨线或石墨线带做防腐处理。通常每基铁塔防雷接地体的用量是80米。土壤条件恶劣的环境下应增加接地体的用量，遇到土质较好的环境时可适当减少用量；
4、石墨接地体铺设安装完成后分层回填，首先回填300mm到500mm的细湿土或者优质粘土，然后用水充分浇灌直至完全灌透，最后用细湿土或者优质粘土回填并夯实。用摇表测量接地电阻，接地电阻应小于10Ω，在高电阻土壤中，如达不到电阻要求时，需增加防雷接地体的铺设，直至达标。
5、穿越路基时要用钢管套护。
石墨接地体夹具相对于金属接地材料而言，由于石墨复合材接地材料具有成本优势，且由于成型工艺及力学特性的要求，柔性石墨复合接地材料在实际工程应用时，一般选取截面直径为20 mm 以上，这使得石墨复合接地材料相对于其他金属接地材料而言，与土壤的有效接触面积增加，降低了接地电阻。通过提高石墨复合接地体的截面积可以有效地降低接地电阻，使其低于同等条件下锰
石墨电缆引出线是配合石墨电缆使用的引出电缆，是在石墨电缆外加了不锈钢网管，使石墨电缆外露部分不易遭到人为破坏，增加电缆强度，自身性能稳定，耐酸碱腐蚀，耐大冲击电流，材料性质不发生变化。本产品具有降阻效率高、接地电阻稳定、减少地电位反击、使用寿命长、抗腐蚀、环保、施工安装方便等优点，产品符合《复合接地体技术条件》（GB/T21698-2008）中关于复合接地体的相关技术要求。广泛适用于石墨电缆埋地部分与外面的塔基、设备等连接。
