40*5柔性石墨接地带的施工技巧

发布时间：2019-10-14

柔性石墨基接地带的产品安装施工方案恒泰小编带您来了解一下；
1、每基杆塔施工前应进行截割旧接地线，清理原有接地体，对原接地体近存回收，统一存放。
2、采取先地下后地上的施工顺序选择在土质好的地方挖沟铺设辐射线；辐射线以引下线为主，挖沟时应挖400mm-500mmm宽，800mm-1000mm深。接地体沟底要求平整、无碎石、杂物；在沟底部铺50mm-100mm的细土层。
3、把恒泰石墨防雷接地带铺放在沟里，然后用专用绑扎线把接头绑扎牢固，禁止利用利器刮伤石墨导电层，使用过程中禁止大角度弯折接地体。为切实做到接地系统的防腐，石墨接地体之间的要求采用绑扎线捆扎或（石墨链接件）来连接，遇到特殊情况需要焊接时，焊接尺寸应是接地体直径的10倍，并用石墨线或石墨线带做防腐处理。通常每基铁塔防雷接地体的用量是80米。遇到土质较好的环境时可适当减少用量；土壤条件恶劣的环境下应增加接地体的用量。
4、石墨防雷接地体铺设安装完成后分层回填，首先回填400mm-500mm的细湿土或者优质粘土，然后用水充分浇灌、直至完全灌透，最后用细湿土或者优质粘土回填并夯实。
5、用摇表测量接地电阻，接地电阻应小于10Ω，在高电阻土壤中，如达不到电阻要求时，需增加防雷接地体的铺设，直至达标。
6、穿越路基时要用钢管套护。

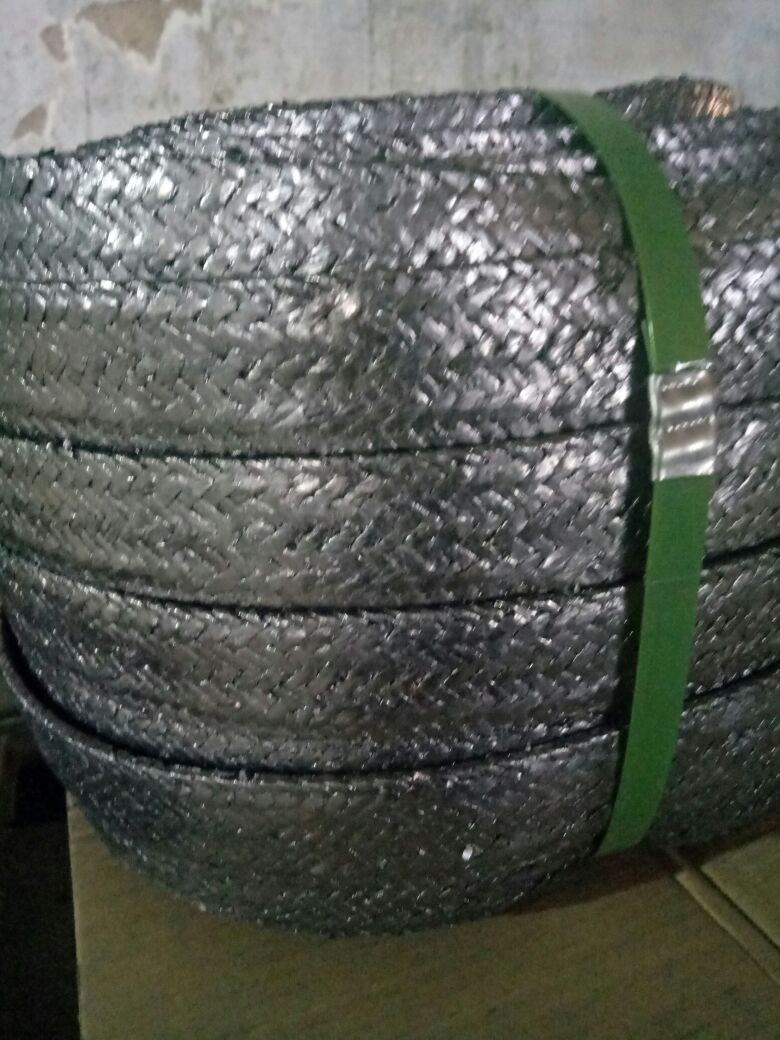

柔性防雷接地体，柔性石墨接地线，石墨缆呈电缆状，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长50年，免维护、安全可靠。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。
