500*400*60mm方形接地模块需要深挖多少米

发布时间:2019-05-11

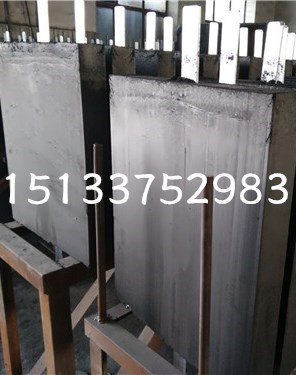

400*500*60mm方形接地模块适用于各种类型的土壤环境,在高土壤电阻率地区应用更具有显著的优越性。与传统接地体相比,本产品具有降阻效率高、接地电阻稳定、减少地电位反击、使

400*500*60mm方形接地模块适用于各种类型的土壤环境,在高土壤电阻率地区应用更具有显著的优越性。与传统接地体相比,本产品具有降阻效率高、接地电阻稳定、减少地电位反击、使用寿命长、抗腐蚀、施工安装方便等优点。接地模块埋入大地后,其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触,扩大散流面积,降低与土壤间的接触电阻;另一方面它向周围土壤孔隙中流动渗透,降低周围土壤电阻率,在接地体四周形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。接地模块可进行垂直埋置或水平埋置,埋置深度一般为0.8~1.0米。具有很强的保湿、吸湿性和稳定的导电性,金属接地体通过外围的非金属的模块材料与大地的接触电阻将大大减小,达到良好的降阻作用。非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域,当大电流冲击时,可降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率。有效阻止金属接地体的锈蚀,延长金属接地体使用寿命;接地模块中保湿剂能有效保持土壤中的水分,防止干燥季节接地电阻受气候变化的影响,因此接地模块具有良好防腐蚀性和长效稳定性使用寿命达到三十年以上。接地模块的极芯互相并联或和地线连接时,必须进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。焊接长度应不小于80mm,不允许虚焊、漏焊。坑槽回填应采用细粒土为填料,不得用碎砖等建筑垃圾做回填料,回填时应分层操作,填30公分料后,适量加水并夯实。再填料、加水和夯实,直至和地表齐平。吸湿72小时后,用地阻仪测量工频接地电阻。若未达到预期目标,应分析原因和采取弥补措施。如条件不允许,可适当减小,与此同时应减小计算模块用量时模块利用系数的取值接地模块的极芯互相并联或与地线连接时,必须进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。在寒冷地区,模块应埋在冻土层以下。
400*500*60mm方形接地模块施工方法
1、接地模块根据现场情况可采用垂直埋置和水平埋置两种,埋设深度一般为0.6m—0.8m以下(埋设深度根据跨步电压、冻土层深度而定);
2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm—3m,根据现场地质条件而定);
3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接,焊接长度为其连线宽度的3倍;
4、当接地模块内置电极芯为热镀锌钢材时,其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂;
5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触,待其充分吸湿后测量接地电阻。
