地铁、道轨接地引出装置的型号规格材料的制作

发布时间：2018-10-23

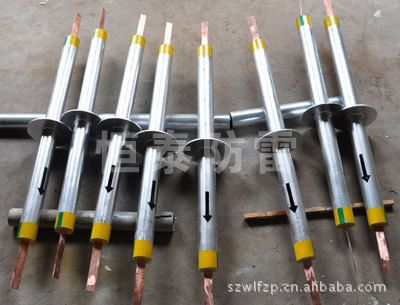

我们先来了解一下接地引出装置的材料制作是咱样的，地铁、轨道的接地引出装置是由保护管（304不锈钢管）、止水环、接地引出线一般是（50*5的铜排）、绝缘填充材料等几部分构成。保护管选用不锈钢材料，接地引出线采用T2铜排，保护管中空部分填充绝缘材料，具有结构合理、工艺先进、材料选择科学、质量稳定可靠、施工安装方便等优点。可以实现电力设备接地、信号设备接地、防雷接地与综合接地网相连接时，能有效防止地下水渗出，达到故障电流（杂散电流）的防护要求。
再来看一看接地引出装置的型 号 规 格 有什么？
HT - 1000型 ? 108 mm × 1000 mm    HT - 1100型 ? 108 mm × 1100 mm
HT - 1300型 ? 108 mm × 1300 mm    HT - 1500型 ? 108 mm × 1500 mm
HT - 1800型 ? 108 mm × 1800 mm    HT - 2100型 ? 108 mm × 2100 mm
接地引出装置施工注意事项
1.接地引出装置保护管外表面涂防锈漆（环氧煤焦油厚浆型防锈漆）；
2．接地引出装置保护管高出土建结构面100mm，接地引出线的预留长度高出保护管口不小于400mm；
3．接地引出装置保护管在结构底板钢筋网孔中心穿过（保护管不与结构钢筋接触），接地引出线与保护管间的空间用绝缘填充材料填充，保证接地引出线与结构钢筋间的绝缘；
4．接地引出线引出点（引出车站结构底板）的位置，应位于站台板下夹层内电缆井附近或站台层强/弱电设备用房下电缆夹层内，避开轨底风道、结构墙及轨道等，引出点的位置需经相关专业确认；
5．在施工过程中要加强对接地引出装置的保护，防止发生机械损伤和化学腐蚀；
6．接地引出线与接地网的连接采用放热熔接（放热焊接）方式。
